大型の金型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋　空気物もバッチリ

こんばんは

今日は朝は涼しく、午後より厚くで身体に堪えます。この先エヤコンを入れ始めると

さらにエヤコン病に突入します。

今日は大型の金型です。

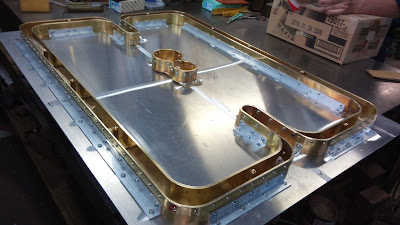

サイズは７５０×１０００位の空気入りマットの金型です。内側のベタは５㎜幅で外側

は３㎜巻刃仕様でした。５㎜は高さも４０㎜有るので曲げ作業が大変です。大型の曲

げ機で図面の線に合わせてピッタリ曲げます。ピッタリ曲げるのは『おてのもの』です

が、手動の曲げ機なので体力勝負です。中央のひょうたん形は曲線がきついので更

に大変でした。中心での二つ割で曲げ作業と成りますが、端から曲げ加工するとク

ビレの所で治具が入らず立ち往生です。クビレから曲げ始め上下の丸いところを交

互に進めます。水平出しも工作機械のテーブルには当然乗り切れません。よって分

割して金型を作り、最後にアルミ板上でジョイントしてこの形にします。作業開始から

完成するまで５日間ほど要しました。

まだまだ、大型と言ってもこのサイズは小さい方、最大１０００×１８００の実績も有り

ます。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp

天チャックケースの金型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋　空気物もバッチリ

こんばんは

今日は中々雨上がらずでした。雨は良しとしても、昨日の暑さから一転して本日は

肌寒い一日でした。さて、今日は天チャックケースの金型のお話しです。

画像はオレフィン２面×２段＝４面自動型と成ります。

Ｙ社製ハイブリット機７Ｋ用アルミ板サイズに組込み仕様。

コンビニ透明×２枚使用の箔押しロゴ入りを加工でした。

天チャック金型の場合、縦の寸法をハッキリ明記指示して頂けるようお願いして

います。チャック部のボッチ・厚み補強、両サイドの天Ｒ。更にはチャック下に

Φ３程の穴と集中しる仕様。(この金型もですが)きちんと合わせて作らないと

良い製品に成らないからです。また、左右の下端に印刷・箔押し等有ると逃げ場が

無くなります。　※天チャックの金型データは大量にあり

弊社金型の場合、一様は個々に番号の刻印を打ちますが、高さ精度は個々全て

同じなのです。どこへ並べてもお構いなしと成ります。スパーク対策に１ヶ予備に

作り、即座に交換して、スパークした物を修理に持ち込まれる事も多々あります。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

玉取り機

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋　空気物もバッチリ

こんばんは

今日は休日で会社はお休み、工場作業もお休みです。ですが大体の日は事務

仕事をします。今日は学校の運動会で早朝からてんやわんやでした。

さて、ここ１年あまりの内に不思議な事に、玉取り機の問合わせを３社よりいただき

ました。と言うのも数十年作った事が無いからです。仕組みは何となく覚えています

が詳細は記憶に残っていません。お得意様とのお話もこんな感じで、３社共にガタガ

タの現物を持ち込むから検討くださいとなりました。結局は２社からの修理と新規製

作のご依頼と成りました。ゲージを調整して生地を置きアームを下にスイングして

 ガイドの中に生地が押し込まれ反転して折返しと成り直線バーで止める仕組みで

す。この画像はガタガタの既存をすべて分解して、寸法形状取り～図面を起こして

新規作成した品物です。ガタガタに成り易い処は改良を加えて有ります。

ガタガタ既存も分解ついでに不具合部品交換で廃棄ではなく、予備として使用をお

願いますと、お話をさせて頂きました。ガタガタ既存も弊社製では有りませんが、問

題なく修理して納品です。歓んでいただきました。治した甲斐が有ります。

 他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp

今日の腕章型は細長い

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋　空気物もバッチリ

こんばんは

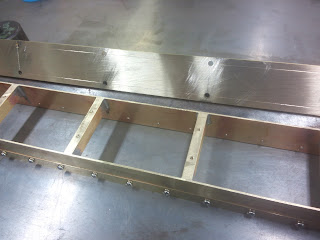

今日は腕章の金型を作りました。幅60×長さ430の足踏型です。巻刃作業を終了して
刃高を設定して切削作業です。

　刃物の調整はダイヤルゲージにて数値を見ながらです。　今回は刃0.5です
　　　　

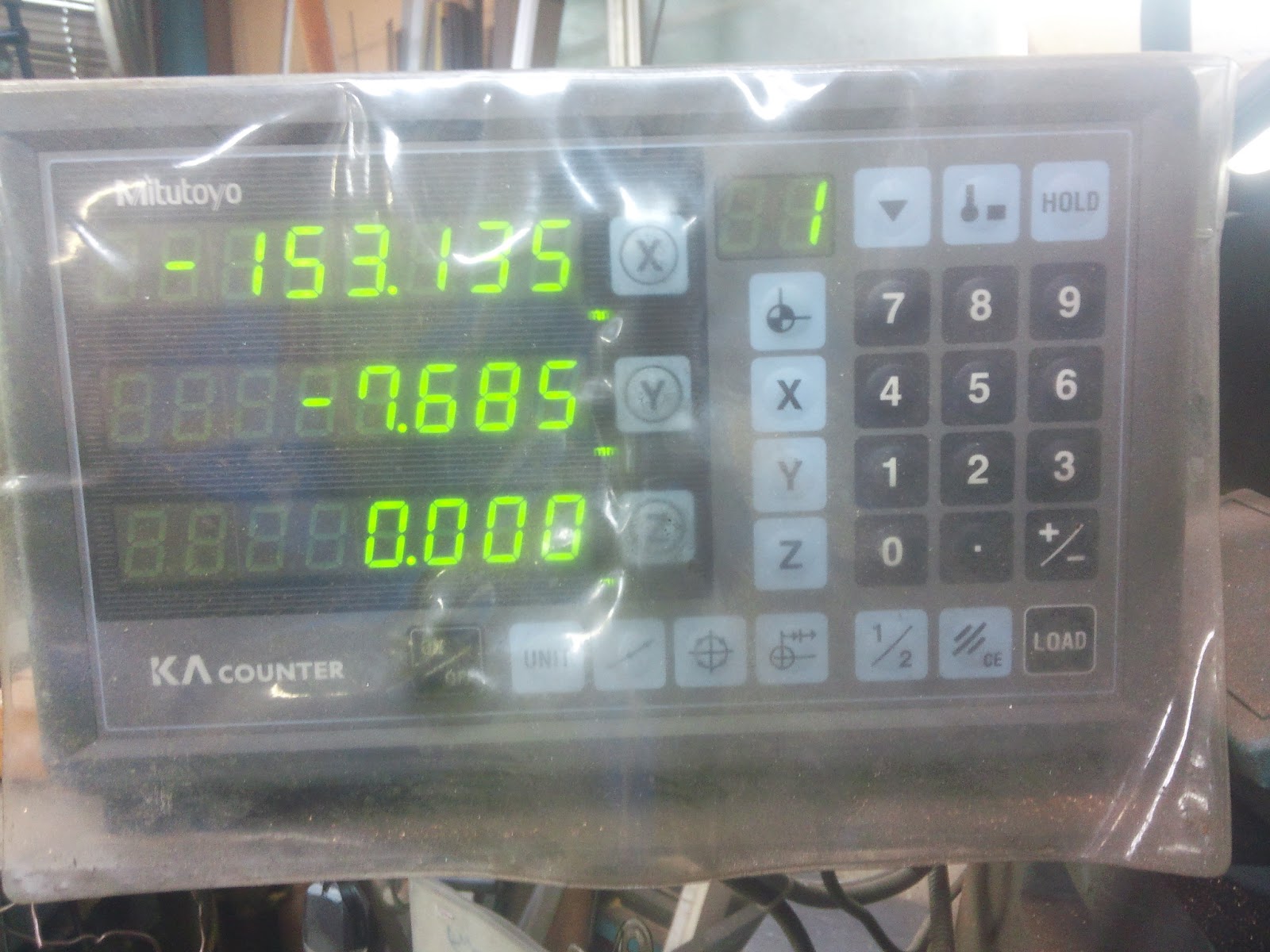

機械のテーブルの数値はリニアスケールで表示1㎜の1000分の5まで表示します。
