ひやひやの一日＆大型の熱型の仕上げ作業とその他

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は一息どころか、無茶苦茶の日に成ってしまいました。

初っ端からこれも必要です。予定を止めて、急いで作り始めました。お昼ご飯は

食べましたが、昼休み抜きで突貫作業をしてしまいました。昼一番に連絡を入れて

これも必要分を完了です。でも予定の物を急いで再開、昨日の夕方に下準備を

しておいたので、１時間ほどで完了する事が出来ました。この件も速やかに連絡を

入れて、早々にお引取りに来て頂きました。この次は熱型の仕上げと成りました。



一様、私の担当では無いのですが、都合上刃を付ける事に成り仕上げをしました。



明日の一番にお引取りと成ります。品物は何に成るのかわかりません。



これで終わりでは有りません。次も待ち構えています。



次は高周波ウェルダーの金型です。吊るしフックの付いたΦ９０×２面です。



これも前々からの約束の日で、しかも加工先へ地方直送です。集荷受付の



午後６時までに梱包までたどり着かなければ、営業所へ持ち込みです。



Φ９０は生地厚が２．０以上有るので特殊な刃を付けなければならず。



単なる玩具刃３倍以上手間が掛かります。焦る気持ちを抑えながら



作業も無事に終わり、何とか送る事が出来ました。



これもお得意さんに出荷ＯＫと電話を入れました。



 他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・



試作製作分の金型はもう一息です

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は電話、来客、作業と忙しい日でした。不思議なもので電話も

２本同時に掛かって来たりもです。何かくたくた感バッチリです。

今日は、一連の金型の集大成です。何とか試作を作れるだけの金型を揃える

事が出来ました。明日朝一番で、お引取りに成るそうです。その後に急いで会社で

試作をしお客さんの所へ持って行くそうです。ＯＫが出れば、数個、加工屋さんで

本格的に作ると言っていました。本生産は少し先なので、まだ途中で止めてある

残りの金型を作らねばなりません。とりあえず明日一日頑張れば、数個に必要な

物は一息です。明日の夜は気持ちも少しは楽になれるか。・・・・・



袋の天に２段のビニシールが有り、袋をひっくり返すのでチャック部のみ



後止めするので、左右バラバラの止め型。高さレベルはバッチリなので



高周波ウェルダー機の足踏みホルダーに取付けの際に寸法調整です。



幅違いの物を作る際に兼用も出来るしバラの方が都合よしです。



 他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

穴ぐり加工

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は朝方ザーザー雨が降っていましたが、午前８時頃には

小雨に成っていました。気温も上がらずで割と過ごしやすかったです。

ファックスと電話も少なく、作業は割と進んだと思います。明日が一連の金型

をお渡しするのですが、全部遣りきれず確定。サンプル作りに支障の無い物を

残しお渡しと成ります。お得意様も発注時に承知頂いております。と言うより

お話を頂いた時より大分デザイン変更が有り、工程数も増え金型数も可なり

増えて日程は延びない。遣りきれなかったら、これとこれは必ずと下さいでした。

で、午後より底付け時に出っ張りをかわす台を作りました。そこ生地に着いて

Φ４５×５５高の突起２個を落とし込み、底生地が平らに置けます。

台サイズ２１０×２６０×トータル高７０です。Φ４５穴はこの寸法の刃物無し

特殊工具にて穴ぐりです。当然タレット型立フライス盤に取付けて切削加工です。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

今週が山ば

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、月曜日は何だかんだ忙しいです。朝は見積もりのファックス返信。

一週間の大体の進行予定。そして今日の作業に入る準備です。結局は納品書は

お昼休みに行い、残った分は終業まじかに何とか終わらせました。

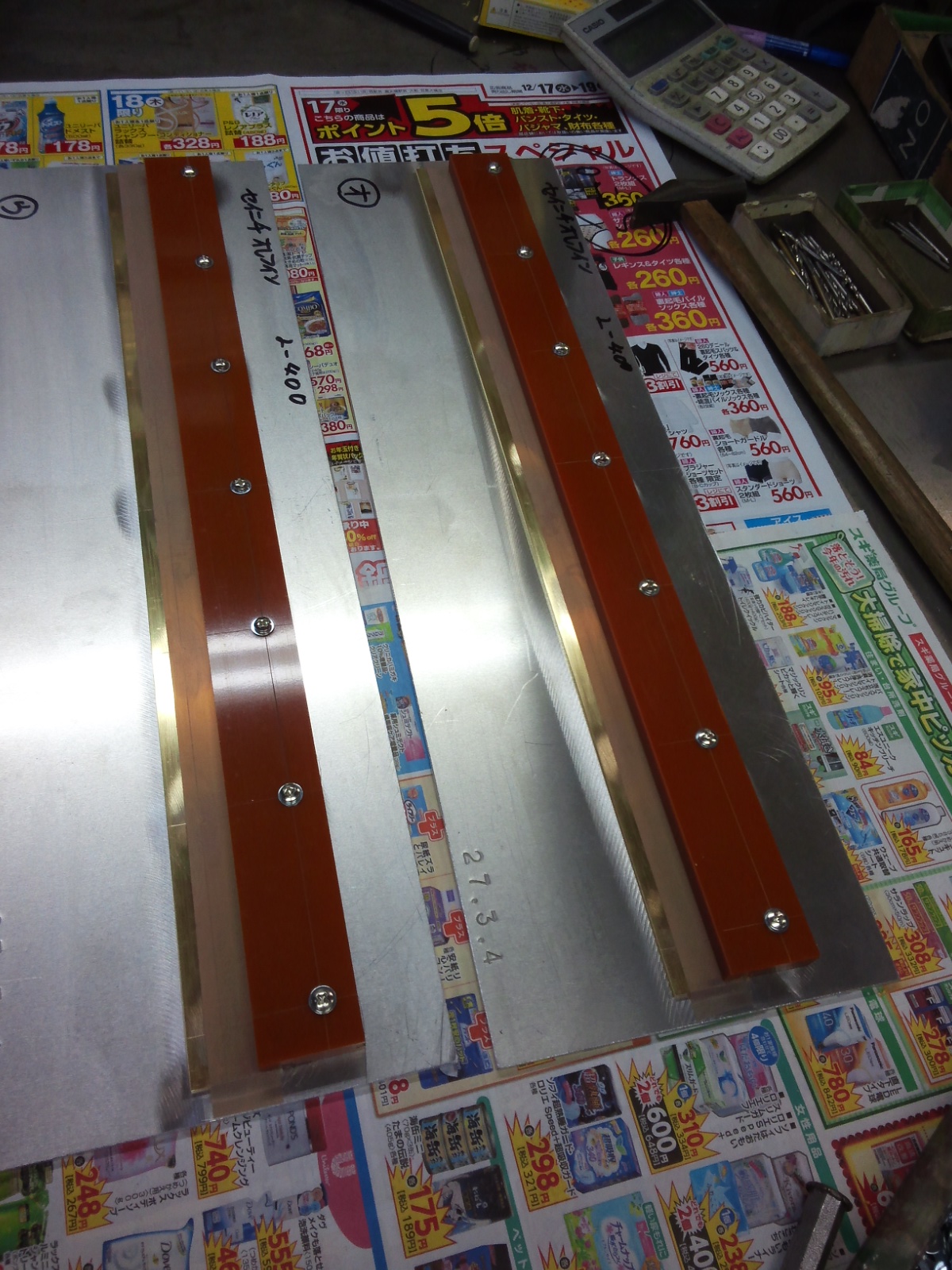

今日は午後から並行バー２本を作りました。中間にビニシールを接着するバー

です。内寸８．５・外１２．５×３１０長の２種です。これも一連の品物の金型です。

１０種各１作らないと１つの品物にならずで。サンプル出しが迫っているので、

必死です。この一連の金型が済まないと次の予定に進めず。次も突然に生産量

が増えたとかで、増し型１台とお願いされました。嬉しい悲鳴でしょうか。

今週が山ばです。しかし、指が・・・物をうまくつかめないです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

時間が無くなって

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は夕方より納品書の発行をしなければ成らないのに、時間が無くなって

しまいました。明日の始業時間前と昼休み＋に必ずやらなければ。見積もりも沢山あるので

ほとんど毎朝、始業時間前に見積もりをし、ファックスにて返信をします。前日にザッと目を

通して、考えをまとめておきます。お得意様それぞれ見積もりパターンが違うので要望

に合わせて行います。基本的にメールでのやり取りはお断りしています。なぜ！

ファックスに比べてすごく手間が掛かります。手間が掛かると言うことは作業時間が減る。

積み重なれば品物をお客様にお渡しにも影響が。納期は告げられますが、少しでも早めが

基本です。お得意様も理解していただけるので助かっています。



今日は唯一の休日なので、家族奉仕もしなければ、子供がハゼ釣りに行きたいと言うので

もう一か所、下見をしていない場所があるので早めのお帰りで行きました。二人で行く

予定でしたが、友達も連れて行きたいと言うので、誘っていいよと・・・結果３人で

お友達は全く釣り経験なし、問題は餌を触れるか・・針に餌を付けられるかです。

始め嫌がっていましたが徐々に針にさして楽しんでいました。朝のうち風が強かったですが

徐々に弱くなり日中はちょうどよい日差しも強くなく、予報より熱くなかったような。

朝は石が全く見えなかったのが、昼近くになると潮が引いてあちこちでむき出しに

潮が満ちている時は、よく針を引っ掛けてしまいます。まだ、６月ですからデキハゼサイズ

８センチ位が多く掛かります。先日の人差し指の細工（ケガ）もあるので、子供の面倒を

見ながら可なり暢気に釣りました。我が家の場合可なり特殊な仕掛けで釣るので、初心者の

お友達はとりあえず玉浮き仕掛けで釣りに慣れてもらうことが基本設定でした。

お友達さんハゼの天婦羅を食べた事が無いというので、帰宅後は天婦羅とから揚げに

して大サービス。喜んで食べていました。　釣果は１３８尾でしたが、暢気にやった割には

まあまあかです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

土曜日の午後は大忙し

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は土曜日と有って電話もほぼ無く、また来客も無く、静かな

日でした。しかし、作業は日程が詰まっているので懸命です。納期が迫ってます。

土曜日の一番の注意点は材料等の必要な物の確保です。

中々、毎日が作っている物に気を集中しているので、ふ忘れていた事に気が付き

慌てて材料を注文する事も多く、胸を撫で下ろします。

今日も昨日に引き続き、長丸が取付く金型の他の部分の作業をしました。

すべての部品がそろって高さレベルの削りだしの作業が終わった所で時間切れ

でした。あと一歩ですが、伝票の下準備(作業表)の取りまとめをしないと！

納品書の打込みが出ません。ほぼ納品書の発行は週末にまとめてに成って

います。お得意さんも皆さま納期が無いのをご存知ですので、価格だけの報告

してくださいねと言っていただけます。本当に助かります。

毎日のように昼休みを利用して販売らくだプロ７．５のインストール、設定をしていま

す。インストールも手こずり、プリンター設定も手こずりやっと完了しました。

サポート切れの中古ｏｆｆｉｃｅ２００３を使用していたら、Accessで引掛りｲﾝｽﾄｰﾙ不能

ｏｆｆｉｃｅ２００３をｱﾝｲﾝｽﾄｰﾙして再度らくだプロｲﾝｽﾄｰﾙ。成功ホッ！

プリンターもドライバーはｲﾝｽﾄｰﾙ成功も他のプリンターと誤認。始めに繋いで置いた

ジェットプリンター削除・・誤認解除。その後は印刷位置設定で少し不具合

そして突破でお引越し完了か。でした。明日は納品書を打込み、出力です。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

小さな長丸のベタ押しと巻リング

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は比較的涼しくて身体は楽でした。明日も仕事なので雨模様と天

気予報はなっていますが、涼しければ良しです。日曜日は唯一の休日なのでやはり

天気は気になります。さて、今日は昨日曲げ加工していた玉渕付けを中断して、

巻リングを先に仕上げました。やはり曲げ加工は一緒で、今回は２.５厚×５０幅の

材料を半々で曲げたのちに調節して溶接～ロウ付～すり合わせ～レベル出し、

最後は玩具刃を付けて完了です。

割と素直に曲がってくれたので、ねじれ等も発生せず、とても良くできたと思います。

午後からは小さな長丸のベタ押を作りました。外幅９×長さ３５～６４の４種です
　　　　　　　　　　　　　

両端のＲはラウジングカッターで４角を４．５Ｒに↑



中は５㎜のエンドミルで堀削りです。もちろん曲げ加工で作ってもよいのですが

２㎜厚×３０幅の材料を内寸４．５Ｒに曲げると、だれを生じて、余計に手間が掛かり

尚且つ機械加工で作った物より良く出来ない。経験上これが一番です。

※正楕円ですと汎用機では中々難しいのでバンドソーで丁寧に切り出します。ワイ

ヤーカットで作ったことも有りましたが、頼む処も無くなってしまいました。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

玉ブチ付型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は昨日の人差し指の負傷で指が思うように使えずでした。

しかし、作業が出来るだけ良しとしなければ・・・。

今日の作業は午後より玉渕付けの型に取掛りました。ポーチでしたら円形、

長方形とかですが、物入れの底に玉渕を付ける品物です。形も栗のような形で

曲げ作業は図面とにらめっこです。３㎜厚×３０幅の板を線の通りにピッタリです。

曲げ作業は基準線を内径に栗形を半分ずつに分け左右と外径でやはり左右

です。これを各リングにしてハメ込みます。その中にベークライトをはめ込み

ます。まだまだ作業は明後日の午前中まで続きます。

今日使用の曲げ機はナカヤマDG型刃曲げ機です。トムソン用の流用です。

この曲げ機は５㎜厚なら４０幅、４㎜厚なら５０幅までは何とか曲げ可能の

力のある曲げ機です。もちろん手動ですが。トムソン刃でしたら７０まで

曲げ可能な仕様です。真鍮でも１．５～２．０厚なら７０幅までぎりぎり可です。

ですが可なりの熟練が必要です。会長が設備したのですが、治具駒と曲げ機一式

当時の価格でも高価だった記憶が有ります。今やこれ無しではお仕事に

ならない位活躍しています。会長に設備して置いてもらって良かった。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

年号交換作業と人差し指負傷

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は少しは、しのぎ易い日でした。エヤコンも入れずでした。



年号交換をしました。もともと弊社製作の金型ではなく、先日にお客様より



支給された金型ですが、足踏み⇒自動型へ改良して頂けますかとご依頼を



受け全面的にレベル出し補強をした金型です。再度持ち込まれ年号の取替え



と成りましたが、そのままのベースに取付けるのは少々困難でした。旧年号



から台座＋版高を測定して新規ベースを作り取付けと成りました。



これは文句ではありません。図面も無い、他人が作った物を理解するのは



容易では有りません。お預かりした金型をもちろん傷つけてはいけません。



年号も今回は高価な彫刻の年号版です。何をするにしても慎重にです。



位置、高さ共にバッチリ作業完了と成りました。



今日は、遣ってしまいました。(>_<)





バンドソーで指まで細工をしてしまいました。ヤバイと思いましたが、



何とか病院は行かずに済みそうです。痛いよりも右人差し指なので



人差し指が真面に使えない方が作業に痛手です。可なり前ですが



左親指も細工をしてしまいました。完全に傷跡も無く完治しましたが



ほんの少し指先の感覚が鈍いような。やれやれです。



 他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



田原製作所 水門

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

　少し外れて金型製作ではなく、水門製作のお話しです

さる数十年前に水門会社で働いていました。実際には直接水門をこの手で作る現場では

なく、出来た水門の門扉や戸辺り、そして巻上機の検査する職場でした。門扉や戸辺り

では仮組立てし寸法検査、巻上機では試運転検査などの検査表を作成して、記録をとる

仕事でした。社内～お客様立会いのもとで検査です。

入社した当時、上司からこんな本を譲り受けました。↑ですが入社したのは５５年から更に後

こんな資料も勤務当時に作られたのでコピーを参考に取りました。製作した水門ほぼすべての

記録です。この中には黒部第四ダム（黒部ダム）の記録もあります。東京都では水がめ

小河内ダムの記録もあります。短い間の務めでしたが、いまだに忘れられない思いです。

当時のカレンダーと身分証明書です。

水門メーカーとしては老舗中の老舗。総武線に乗れば工場の壁にデカデカと水門の田原

と書いてあった。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

ファスナー付型やっと完成

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日も蒸し暑い日でした。午後より大荒れの雨模様の予報もあれ！日差しが

出てきて夕方からと思いましたがあれ！でした。

今日は、昨日残してしまったファスナー付型がやっと完成となりました。

こんな感じなのでベークライトを合わせるのが大変です。抜きの穴も一回り小さいので、

これまたベークライトの上部を抜きに合わせて段差を付けるので根気がいりました。

通常の長丸でしたら何てことないのですがやれやれ。ファスナーも片側フリーなので

加工時に布が開かぬように工夫が必要でした。このファスナ１００㎜位なので、今回は

１面でしたが、小物入れなどの製品の場合４面等にしたりします。これもレベルはバッチ

リなので幾つ並べてもお構い無し。バラ４ケでお願いしますね、内の方で（加工屋さん

の話）自由にセットするからは日常茶飯事です。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

なかなか作業が思うように進まず

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は天気が不安定で午後３時～６時ころにわか雨が予想されていましたが

江戸川区では、全く降りませんでした。ですが蒸し暑い一日でした。

月曜日の２０日も有り、事務的にも忙しい日でした。土曜日の伝票の残りも日曜日にできず

夕方より伝票作業でした。日中の作業は小さいファスナー型を作りました。穴抜きと付け型

（通常は下型）のセットです。小さいのですが、ちょっと形がジェット風船のような形でやたら

難しい。完成を予定していましたが、完成できませんでした。これから月内日程が詰まって

一つ遅れると後の品物の納期が心配です。明日もこのファスナー付の関係のメインの金型

を作る予定です。これもなんかややこしいので、気合を入れ直して頑張ります。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

手帳型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は日曜日でお仕事はお休みです。昨日の作業で作った手帳カバー型です。

巻刃作業を終わって刃高の切削加工です。今回は足踏１面でしたが、何面で有っても

すべての個数にこの作業を繰り返せば、すべが同じ刃高です。玩具の型であっても

外周の玩具刃になるところと、人形で有れば手・足の仕切りのベタ部の差を刃物の高さを

変えて切削すれば、ベタ面も安定しているので製品不良も無くなります。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

納品書から請求書

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリOKです。


こんばんは、今日も３３度になりエヤコンのお世話になりましたが、やはり汗でずぶ

ぬれでした。土曜日なので午後３時頃まで現場作業をし、以降は社内伝票をまとめ

納品書の発行の下準備です。

時間があれば引き続き納品書の発行に移行しますが、中々で日曜日に残ります。

伝票の処理ですが、平成１０年からWindows98のパソコンを導入しました。

もともとappleﾊﾟﾌｫｰﾏ漢字talk7.1からパソコンを始めたのでWindowsちんぷんか

んぷん。appleでは販売管理ソフト有らずでした。販売管理ソフトも複雑なものは使い

切れず。秋葉原で合同ﾃﾞﾓﾝｽﾄﾚｰｼｮﾝをやって居たので、日にちを選び参加してみま

した。出会ったのが『らくだﾌﾟﾛﾊﾞｰｼﾞｮﾝ1.0』納品書の発行と請求書発行時の取りまと

めが出来れば十分なのでピッタリでした。父親（現会長）が幾日も掛けてやっていた

請求書も数時間で処理出来るようになって楽になった。ですが、父親の事務仕事が

減り自分にそっくり遣って来ました。指定伝票にはまいりました。やっぱり手動で請求

書の取りまとめです。納品書は何とかドットインパクトプリンターを中古で求め、何と

か手間半分に抑える事に。その『らくだﾌﾟﾛ』も7.5を昨日注文しました。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

曲げ機

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は蒸し暑い一日でした。当然のごとくエヤコンを入れました。それでも

汗びしょ濡れで作業をしました。まだエヤコンに慣れていないので疲れます。

明日も仕事ですが、予報によると最高気温３２度と報じていました。

今日は曲げ作業に使う曲げ機です。本来はトムソン刃用ですが、高周波ウェルダー金型の

曲げ作業に転用です。いろいろなタイプの曲げ機が有りますが、Ｇ２型刃曲げ機とラベルに

名前が記載されています。普段は関東式と言う曲げ機を使用して曲げ作業をしています。

Ｇ２型は薄い材料を細かい曲線の連続曲げに使用していますが、慣れないと線通りに

曲がりません。また、高さ７０㎜まで曲げられる曲げ機も備えてあります。厚いもので

５㎜の高さ４０㎜の真鍮板も曲げ加工可能です。いずれも、熟練しないと真鍮板を自由に

曲げる事は不可能です。治具が入れば指定された曲線はほぼ曲げ可能です。どうしても

ならば曲げ機の治具を工作機械で作ってしまえば良いことです。

仕事の内容は、高周波ウェルダー・超音波治具・熱シールとは全く関係のない仕事も

少ししています。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

Ａ４サイズの天チャック

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、足踏みのＡ４サイズの天チャックの金型です。

だいたいこんな感じにいつも作ります。ほとんどが１.５～２.０㎜の無地でしょうか。

ローレット押しはめったに有りません。ヤスリで模様を付ける事もあります。

天チャック部はこんな感じです。通称補強を付け内側を多めに丸く面取りします。生地厚より

天チャックの厚みの方が厚ので、食い込みが激しくキレ防止です。また、溶けた天チャックが

上に逃げるのでスライダーのすっぽ抜け防止にも！。足踏みですが、クワエＴ型を外せば

即、自動型に変更できます。そのまま骨をクランプしても、アルミ板を付けても、Ｌ型を付けて

もです。

スライダーのないビニシールもこの金型で問題なく加工できます。折り返しの天に布ファスナー

の仕様にしても可能です。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

ハゼ試し釣りの結果

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

追伸、ハゼ釣りの調査に葛西方面へバイク行きました。午前１１時頃に現地に到着しました。

例年、状況が良ければそれなりの釣果が見込める場所ですが、ポツポツと🎯が有りますが

針掛かりせず。やっと掛かったと思ったら、まあまあ良いサイズのウロハゼでした。以前は

ウロハゼは釣れなかったのですが、温暖化でしょうか。マハゼに交じってたびたび掛かります。

ちょっとグロテスクなところ有りますが、食べると美味しいハゼの仲間です。

こんなでやっと釣れたマハゼは９センチ位でしょうか。今年の初物の姿を見てホットしました。

しばらくウロハゼ・マハゼ、そしてチチブがポツリポツリ釣れましたが、しばらくして🎯がなくなり

ここは終了。そして㊙の場所に移動。昨年ここは全く釣れずでした。今年も絶望と思いましたが

ほんの少し復調の兆しで胸をなでおろしました。ですが数尾釣ったところで釣り人など居ない

ところなので、子供達が近寄って来ては邪魔していただき釣りアウトです。絶望と思った昨年は

チチブでさえ釣れず。生き物の気配さえ感じずでした。今後、７月に入れば楽しみです。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

超音波治具 硬質ＰＰ板の折筋入り抜き品を閉じる偏

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今回は超音波治具です。※硬質ＰＰ板の折筋入り抜き品を閉じる偏

この治具は可なりマチ幅の狭いもの用に依頼を受けた物です、ショットするピンが一列です。

マチ幅に応じて２列・３列に、長さに応じてピンの数を増減します。印刷等に影響がなければ

だいだいピン位置等はお任せが多いです。もちろん指定される時もあります。

この治具はベークライトで抑えのガイドを付けています。ガイド無しの場合もありますが、

最近は安全も考慮して付ける事をお勧めしています。ガイドの素材もベークライトではなく

鉄・ステンレスで依頼される事もあります。素材に関してはどちらでも加工は可能なので

問題はありません。ただ鉄の場合は直ぐに錆が生じます。弊社の場合は治具は真鍮を基本と

しています。治具を取り付ける台(馬)の穴位置も記録を保存し、お客様台の指示により合わせて

取付け穴位置を加工します。台高さが不足の場合アダプターなども作ります。

超音波治具の場合はほぼ太い棒材や切り出しの厚板を使用なので、工作機械がなければ

作ることができません。幅等100分台の単位で調整、ピン高さも素材によ調整切削加工します。

一番の注意点はピン抜けですが、万全を記してデータが保存して有りますので無しです。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

硬質塩ビ熱対応のウェルダー型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は硬質塩ビ熱対応のウェルダー型です。すべてビス止めにて作ります。

二の字の形状のスポット的な押刃が１０か所に点在します。この二の字も食い込みが良いように

マシンカットのローレットの一部(二の字のみ)になり山形状の谷と天の差が深いです。

クワエ材はウェルダー仕様に成っていますが、ヒートシール対応高さに交換すれば、そのまま

熱加工ＯＫです。

押面の様子です。この型の一番の苦労点は、二の字の位置と山形状の心出しです。幾度か

試し切りをして本番に掛かります。二の字入れは最後の最後なので、間違えたらすべの

苦労が水の泡です。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

巨大リング

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は雨が上がるのが予報より遅くなりました。朝方は激しく降るときも有りでし

た。さて、今日は大きなリングを二つ作りました。品物の作る数は数個と聞いておりますが、

品物が何になるのかは不明です。最近はこのサイズはめったに作りません。

内径Φ６００のベタ型と内径Φ６６０の玩具刃型です。真鍮板も長さで２ｍ以上必要なので

半々繋ぎです。数十年前には大板で１０００×２０００の定尺板が存在し５０㎜幅に切断し

在庫として注文に備えていましたが、現在ではこの大板規格は有りません。

材料メーカーも注文数の少ないサイズの物は、続々と生産しなくなります。本題に戻って

当然〇型ですから超大型コンパスで円を描き、限界までまん丸にします。まん丸にする

作業もコツが必要で慣れないとどんどん丸くなくなります。(^▽^)/

もちろん水平レベルも高さレベルも精度は出ています。


他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

ガイドレール

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

おはようございます。梅雨の晴れ間？、午前７時半ですが、現在穏やかな朝です。

思ったら途端に弱い地震です。今回はビニチャックを付けるガイドレール

生産に本社製の天チャック・ビニシール用に製作依頼を受けて作りました。

もちろん他社製のチャックも同様に作ります。通常３㎜バー用にセッティング

してベークライトを削ります。長さはお客様指定です。通常は５００㎜加工可能か

６５０㎜加工可能の長さが多いです。この画像の場合は通称オス・メス専用に

作りました。(最近はこのタイプが多いです)オス・メス兼用も出来ますが、加工

に少し工夫が必要です。まだまだ天チャックの付け方をご存知ない方も

いらっしゃいます。弊社にサンプルのガイドが置いてありますので来社の際

ご説明させて頂いております。

※また、午前７時５４分に地震が有りました。江戸川区は震度３でした。

現在では１年間でご依頼が、１度あればと言う感じです。

ガイドレールでは付けられない形状も有りますのでその都度にご相談の形です。

他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb◎poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

とことん曲げます

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、キャラクター物なのか、吊り下げ玩具なのか、吊るしＰＯＰなのか？





２枚ハギの空気入り人形と思いますが、詳しい事は聴きません。秘密厳守です



図面をお預かりした物を正確に、精度良い金型ををきちんと作りお渡しするのが



仕事です。以前、たこ焼き屋さんの軒先にぶら下がっている空気入りのタコ



を弊社で作りました。曲げる技術はおてのものです。図面通りに曲げる曲線なら



とことん曲げます。真鍮板の厚みも有りますので、ここはどう駆使しても不可能は



事前にお客様に提案いたします。



他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/







大型の熱型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は疲れました。どうしてもやらねばならぬ用が有りで、ハチャメチャ

な一日でした。明日の土曜日も、もちろん通常の仕事です。

さて、今日は大型の熱型です。フィルムによっては３００度の熱を掛けます。



熱を掛けるので半田はもちろん不可。すべてビス止め式で作ります。

少量の生産用での対応です。幾度も熱を掛けたり冷やしたりを繰り返すと

熱型完成時は精度有る製品でも、可なりの狂いが出てきてしまいます。

相当に高熱を考慮して素材を選びますが、防げません。お客様も生産量に

合わせての発注と思います。


他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



蒸し熱く

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、東京地方も梅雨入りしたとたんに蒸し熱く、作業中は汗だくです。

この時期は図面が伸び縮みして、玩具型のぐにゃぐにゃした線を曲る作業が

大変です。一晩経つと図面と曲げた物が合わない。金属は伸び縮みしないので

これを元に図面を調整して進行です。純然たるおもちゃの型は、近年ほぼ

需要なしです。ＰＯＰ的な物はありますが、浮輪、ボート、ガーデンプール、

キャラクター人形、サーフライダーなど記憶に出て来ないくらいです。ですがこの技

術が店頭に並ぶ尿漏れパンツ展示用の空気入りＰＯＰ、ソフトドリンクの瓶などの製

作に生かされています。もちろん、試作品は試作屋さんが手作りで形を出し、形が確

定したら図面(だいたいは曲線とリング形状が描かれているのみ)と試作品が送られ

てきます。これを元に生産型を加工屋さんと打合せ後、金型作りが始ります。いずれ

にしても空気物の心得がないと作れません。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@poppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

鍍金処理

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は鍍金処理です。







高周波ウェルダーの金型の素材は黄銅鋼(真鍮)、これは常識ですが、



どうしてもリング巻き作業をすると、印刷面や白生地に汚れが発生する時が



有ります。汚れ防止のため鍍金処理をすると汚れ防止に成ります。



高温で鍍金槽に長い時間沈めてクローム・ニッケルを付着させるので



半田付けの物はバラバラになる可能性高いので処理できません。



 他社製の金型でもこだわり無しに修理します。


高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



小さい長穴

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日はこんなに小さい６９×１０９のパスケースの枠型を作りました。

吊るしベルトの穴も弊社で作りましたが、長穴サイズが３×１２です。外に１．５無地の



押面が付きます。長丸二つのはめ込み、中の長丸に刃付け作業をして完成。なんと



外枠より手間が掛かる。

ソフトドリンクのキャップと比べれば大きさが判ります。作るのは、正に根気との闘い

です。弊社の工作機械は汎用機＝送りはすべて手動。NC機なら簡単な事なので

しょうが。NC機、使い込んだ中古の機械で有っても高価な機械。１ケ作るのにプログ

ラムしても・・・３年前に購入した機械を機械屋さんに視に行った時に、NC機の大きさ

に驚きました。とてもとても資金が仮に有ったとしても弊社工場には入らない。３年前

に購入した機械でさえ、入り口の戸当たりとの隙間が３ミリですり抜け重量２トン。コ

ンクリート床を機械屋さんに心配されたが、何とか現在に至ています。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

マシンカットのローレット加工

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今回はマシンカットのローレット加工についてです。





幅の広いローレット直線や超音波治具などの谷の深いローレットが必要な時に



機械加工によりローレット処理します。幅の広いバーやブロック表面に一面



ローレット加工をするのは手作業(ギザヤスリ)では不可能。荒目の番数も４～１０



番の特殊刃物(特殊フライスカッター)を所持しています。このローレット切削機械は



全くの弊社の自家製機械です。目の送りはデジタル数値により送って行きます。



綺麗な揃ったローレット目が切削出来ます。送り方と刃物の組合せでミシン



目なども可能です。



他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp



ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



ファミリーフィッシング

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

追伸、少しだけ釣りのお話しです。

釣りと言ってもファミリーフィッシング。家族をともない近隣にてハゼ、サヨリ釣り

６月下旬成ると、そろそろデキハゼが針掛かりするように成ります。待ち遠しさも

有り例年の場所を各所を調査下見します。今年は如何なものでしょうか。

これは昨年７月の家族＋近所の男の子の釣果

この日は好調に釣れた日でしたが、ともなった家族＋も満足できたと思います。

もちろん、ハゼと言ったら江戸前の天麩羅です。ですがこれが大変ハゼを処理

するのは私一人・・・ハゼをひらくのに２時間ちょい。その後に天麩羅へ突入。

 すべてを天麩羅にしますが、当然ですが食べきれる分けなしです。揚げたて

パチパチしているうちに塩を振り近所にお裾分けと成りますが、江戸前の天麩羅で

す。近所の子供達も弁えています。キンコ～ン、お裾わけ直後の玄関にて口の中

へ。嬉しい限りです。サヨリも時期が来れば・・・

少しの寄り道でした。　本人は家族＋の世話多発ですが、ファミリーフィッシングは

楽しいものです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp



ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

大きな巻きリング

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんにちは、今日は大きな巻きリングです。





これがまた大変な作業で、マチ幅が１００㎜と成ると板材を曲線に曲げるのは困難。



サイズも６００×９００位の大きさなので、真鍮板を手持ちで支えるのも困難。よって



柱構造にてマチ幅確保。上下の曲げ板も分割し、ジョイント板にて結合で構成しま



す。玩具刃仕様なので、予め前処理にて玩具刃を仕上げ一つ手前まで加工。



柱も段削り加工にて総板幅を成るべく薄く対応。(生地を金型に巻き作業に考慮)



製品はＰ社電池の〇〇君の吊るしＰＯＰでしたが、印刷表生地＋吊りを付ける下



生地＋マチ生地で玩具刃で溶着は計３枚です。クリップは曲線のキツイ所のマチ



生地外れ防止です。もちろん１００㎜有っても金型の並行度(精度)はバッチリＯＫ。



大型１５Ｋの自動機で難なく加工にて無事に製品納品でした。





他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp



ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/







自動他面型が変身

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は



タグカードの金型です。玩具刃仕様の５面×２段＝１０面の自動型です。



天側には長穴を設けてあります。この長穴も自社で機械加工にて造りだします。



スパークしやすい生地等の大量生産には予備に１ヶ作り、即座に交換してスパ



ークした個々の型を修理依頼。時間のロスも半減できます。



こんな事も可能です。今回は生産数が少ない。自動機は他の物で使用してる。



予めクワエ(Ｔ形)を作って置けば５面足踏型が１台もしくは２台に変身。足踏機で



加工も可能。金型を作った際に個々の高さレベルを押さえておけば何でも出来る。





他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp



ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



塩ビ・超音波の下型

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は下型のお話しです。

 この金型はスマホ防水ケースのラップ４面取りに、面ファスナーを４面同時

溶着用です。通称オス側に使用の時はメス側ほ一段下がった内部に貼付け

ます。ねじれ、よじれ、浮き上がり防止としてベークライト枠内に落ち着くように

ですが、ビス６本で止めてあるベークライトはスプリングで上下します。

これは下型は塩ビ加工用ですが、ＰＰの名刺ポケット付など超音波治具下型

として多用します。超音波用と塩ビ用の違いは中にセットされている金型本体が

半田付製かオールビス止め製かの違いと超音波の場合は必ずローレット面です

超音波のローレットはマシンカット仕様です(このマシンカットローレットに尽いては

後日に)ベークライトのくり貫きも工作機械にて１００分単位で調整削り落とし

加工です。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

ＰＰシートの抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgbΦpoppy.ocn.ne.jp
