貴重な記録

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は蒸し暑い一日でした。作業服びしょぬれで仕事をしました。

作業は昨日に続いて大型ポケット付型を作りました。天井吊りの３６０度

オープンのウェルダー機の加工用です。２２０×３１０前後ですが十字クワエ式

です。トップインタイプとサイドインタイプの２種各１です。７年ほど前に作った

リピートです。注文書は略図と寸法のみの指示です。その下にリピートです

と記してあるのみでした。特定のお得意様用にファイルを作って記録を保存

してあるので、ブ厚いファイルを広げて図面又は注文書探しです。有った

記録は平成２１年でした。資料不足も有り、今度は作業日報を探して照らし

合わせました。全記録がハッキリしたところで製作開始です。

本日午後に地方発送しました。

日付けを記入して図面保存です。昭和の時代(金型職人始め)からずっと有ります。

ウインドウズ２０００の頃に一度、一部をパソコンでデータ保存を試みてみましたが

返って探し出すのが大変と言う事が分かり、このまま保存して行く事にしました。

更に、毎日欠かさず日報(略図・生地厚・足踏みか・もちろん寸法も)を記している

ので、こちらも相当な記録に成っています。



また、パソコンでの納品書の入力に作業票(略図も有)を日報からまとめているので、



こちらの記録も貴重です。修理の際は金型完成日を記してあるので、



ほぼ図面が出てきます。製作時の図面ですから完全復元です。



〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録



箱に苦労する

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、やっと完成に至りました。自動の予定が足踏み仕様にに成りました。

４５０×４２０位はあるので十字クワエにしました。お得意さんは何とか大丈夫とは

おっしゃるのですが、ダメな時はクワエを外して即行、自動機にかければ良い事ですが

それにはやはりキチンとレベルを出さなければなりません。余程の事が無ければ

クワエは半田付けの固定にしませんので、通常の事です。

本当は自動専用に初めから作った方が骨の数をグッと減らせるので良いのですが

ご指示通りに作るのも仕事ですから。

丁寧に梱包をして発送となりました。長方形でしたら箱はいくらでも販売されていますが、

平たい箱、正方形の箱はマズ有りません。箱に苦労する事あります。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録

空気物のＰＯＰ

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、中々梅雨が開けません。予報によると週末ごろ？と言う感じでしょうか。

今日は朝一番に緊急の私用。９時半過ぎから作業開始となりました。空気物のＰＯＰ

丸のようなそうでないような形です。１っヵ所空きを作って、そこから台を入れて外側から

リングまきで何かを付けると言っていました。支給された図面は一部の出は何になるのか

知ることはできません。今日の完成を目指しましたが、至りませんでした。明日の完了後

地方発送となります。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録

ドライバーハマる

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は昨日と入替で作業をしました。天候は朝から日差したっぷりの

感じで、昨夜の予報より好転がはっきり自覚でました。始めエヤコンを付け

ましたが、カラットさわやかな陽気にエヤコンが嫌になりＯＦＦしました。

今日の作業は予定通り完成に至りました。続いてあと自動２台です。

　　　　　　　



浮輪の中抜きの様に外側が製品に成るのですが、玩具刃し仕様なので



普段とは勝手が違う感じがします。意外と安定した玩具刃を施工するのが



難しいです。慎重に気持ちを整えてヤスリがけします。十分納得の玩具刃が



出来ました。続いて中途で止まっていた関連の型も仕上げてしまいました。





小さい玩具刃仕様の金型です。刃付けが残っていたので施し終了。



午後からは日報と作業伝票を処理して作業場終了。



やっとドライバーハマりました。違う場所のUSBポートに差したらドライバー



呼び込みました。そうしたらデバイスとプリンター表示に前回差した時の



プリンター表示まで現れVP4100が二つ。何なんでしょう？一安心したら



難題がまたまた。悲鳴です。ポートを変えたり、再起動を繰り返したりで



何とか設定完了。２００１年に中古で購入のドットインパクトプリンター



ですから、古いパソコンにネットダウンロードのドライバー発見。試みましたが



さすがにＷｉｎｄｏｗｓ９５用では・・ＯＳ８．１から警告。お使いのパソコンでは・・・



でした。とにかく胸を撫で下ろしました。この後、いろんなデータを移せば、



ＶｉｓｔａからＷｉｎｄｏｗｓ８．１に切り替え完了です。



 〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録



ドライバー無く苦戦

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は２４日と入替でお休みをしました。作業場は超音波治具の

窓口兼ほぼ担当が治具の製作にあたりました。夕方帰宅後に作業場にて

打合せをしたところ完成してすでにお得意様がお引取りにと伝えられました。

明日は昨日の続きの作業を完成までします。その後は事務仕事をしたいと

思います。ドトインパクトプリンター２００３年頃の物ですが、メーカーサイトに

すでにドライバー無く苦戦。ＯＳ頼みですが新しいパソコンにはＵＳＢしかなく、

プリンターはパラレル～変換ケーブルでＵＳＢにしているので、指示通りに

行ってもドライバー引出せず。ドライバーＣＤが有ったはずなので、家探し

でしてでも発見しなくては。指定伝票のソフトをやっとハメ込んだのに・・・

やれやれ。指定伝票のお得意さんは１件。とほほ



〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録



大型曲げ機の出番です

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は忙しい１日でした。経理事務の打合せに税理士が来たり、

それに伴う書類の整理だったり、お得意様よりの問合せ、見積もり依頼も多く

落着かず、作業も中断多くてんやわんやでした。作業は介護用品の金型で

数型で一つの製品に成ります。その素材の幅削り～１台目の曲げ加工を

しました。支給された実寸図面の曲線に沿って曲げ機でコツコツです。



やはり３㎜厚×４０幅の材料ですとこの大型曲げ機です。それでも何とか



骨入れまで完了する事が出来ました。やれやれです。この製品の金型は



前工程の自動７Ｋ用２台・最後の仕上げ型１０Ｋ用１台・接合用その他で



足踏み３型が必要です。すべて完了するまで数日を要します。





〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録



信頼性抜群の製品

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型職人です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は涼しい一日でした。エヤコンの除湿を試みましたが、気温が低すぎて

働きませんでした。作業はオレフィン天チャックケースを製作しました。以前は沢山作って

いましたが、お得意さんの内容も変わり製作するものも変わってきます。近年は、

バインダー・不動産ファイルなどが多いように思えます。ＰОＰの空気物も多いです。

底ガゼット付の天チャックケースですので、ゲタ形の金型です。自動３面で親板取付け

可能な穴付きのアルミ板に組み込みです。自動７Ｋにて加工します。

こちらがガゼット筋押し型です。通常は足踏式が多いのですが、これも７Ｋ自動に取付けて

安定的に折筋を付けます。

完了後に宅急便にて地方発送です。梱包もしっかり余裕のある大きさの箱に丁寧に詰めます。

破損する事はありません。

このお得意様はオレフィンの先駆け的ところで、金型の扱いも丁寧ですし、製品も

信頼性抜群、跳びぬけて綺麗です。たとえ数年経って修理に戻って来ても、直し甲斐が

有ります。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録

バインダー型製作②

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は予定通りにバインダー型自動用を完了出来ました。

何時もお引取りして頂けるので、こんな感じで包装をしています。これを

自社工場の責任者の方に引き渡し、早々に加工に入ります。精度は

抜群はご存知なので、すべてがすんなり進みます。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3





面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録

バインダー型製作①

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

おはようございます。昨夜は何か体調不良になり、早々に就寝となりました。

昨日の作業は、久しぶりにバインダーのご依頼を頂き製作しましたが、完成まで

至りませんでした。週初めは問い合わせも多く、金曜日に依頼されたファックスの返信も

等で作業を中断する事も多く、これも仕事ですから仕方がありません。それでも納期は

決まっていますので、少しでも早く完了させて、お得意様に連絡を入れなければ自身安心

できません。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3





面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ登録

関東の梅雨明けは？

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんにちは、予報に反して良い天気になりました。九州から東海は梅雨明け宣言が

出ました。関東はどうでしょうか。昨日は、当初の予定は断念しましたが、一日中家に

いるのもと思い、３人でハゼの調査に行きました。午前１１時半ごろから午後２時半ころまで

秘密の場所を釣ってみましたが、定位置では余り反応なく当たりも減ってしまいました。

以前に釣った事のある場所に移動してみました。すると反応あり、しかも今時では

特大サイズのハゼがポツポツ釣れました。ググット引き込み釣り応えのある良い感じ

でした。エサはたっぷり（先週の残り）ありましたが、十分に楽しんだので帰りました。

もちろん、江戸前の天麩羅となり味わいました。サイズも大きいので５尾程度×

３人分食べれば

十分です。冷凍はしません、これからの時期どんどん釣れます。食べきれない分は

近所にお裾分けです。江戸前の天麩羅です。喜んで食べて頂けます。毎年恒例です。

今日は予定通り事務仕事を数時間して終了です。この天気ですから子供たちとプール

も途中から考えましたが、これ以上疲れると明日からの作業に影響が出ますので、

半日はゆっくり過ごす事にしました。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3




面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

えどがわ産業ナビ

何を使用としても考えがまとまらず

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、２連休もあと一日です。明日は半日事務です。２０日の支払いが

近いので準備をしなければなりません。お得意様の締日も有るので請求書

発行に備えて納品書の漏れ等の確認もしなければ。中々丸々休日と成る

事は少なく、ゆっくり過ごす事はめったに有りません。

今日は、丸々休業なのでお台場の公園へのんびりとポップアップテントを

張り、釣糸を垂らし蝉の声でも聴きながらと思いましたが、昨晩は用意するのも

嫌になり断念と成りました。午後１１時を前に早々に就寝と成りました。

朝も普段は早起きなのに午前７時過ぎまで寝てしまいました。ここのところ

いろいろな疲れが溜まってしまったようです。何を使用としても考えがまとまらず、

たとえ無理に何かしても結果が伴わずでした。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

高さレベルが３ケ同じ、これはとても大切なことです。

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は微妙な気温でエヤコンはいつもの温度設定では働かず、窓をすべて

開けても少し蒸し暑くでした。今日の作業はパンチングの完成を目指しました。

底リングはこんな形状です。手作業で図面に合わせてコツコツと曲げて行きます。半々

で曲げて左右とんがった部分で繋ぎをしています。玩具刃も外側の落としのみ

始めに大体の部分を素材時に機械加工で削り落としました。こうすれば、仕上げ

の時に一段と楽に完成に至れます。高さレベルも機械加工なので３ケ全く同じです。

とても大切な事です。もちろん形も全くとは言えません。人間が手作業ですから。

しかし、熟練の技術でこれでもかと曲げます。残念ながらこのパンチングは何の製品

なのか明らかでありません。形から全く無判断できずです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

底リング完成

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日はパンチングの底リングの続き～完成～発送まで無事終わりまし

た。玩具刃の外側の落としも刃物で切削加工で一定になるので、自ずと接着面の傾斜と幅

も一定の良い玩具刃となります。出来上がりは、下記の画像で。

クワエの付いた方はボール芯の仮止めに裏側の３㎜ベタ面でしたいとの依頼により

ねじ止めで、仮止めがすべて終了の時点でクワエを外して通常の底巻リングにて

作業します。金型を収めた先も本番型で数個作り、仕事の出どころのお客様に送り

すべてを確認していただき、了承後に本生産に入ります。

今日はもう一つ中途で止まっていた。１０幅×７００長×５０高×ローレットの直線バー

を仕上げてこれも発送となりました。２連休が入るので、本当は宅配業者に長い間

預ける事に成るので少々不安もありますが・・・・クロネコなのでほぼトラブル無し

でしょう。明日も空気物を作ります。これは卓上のミニパンチングです。これは

本体型よりも底リングがどら焼き形なので面倒です、個数も３個です。頑張ります。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

図面を診れば解るよね、品物は何々だから・・・で打合せ完了

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は午後３時過ぎから雷雨と成り、強く降ったり、パラパラと

成ってみたりでした。雷はそれほど成りませんでした。一度午後６時半前に

止みましたが、再び午後７時半過ぎより降りだしました。明日も雨模様の

予報でした。１７・１８日の連休は如何かです。

今日の作業はのパンチングの型を製作しました。依頼先がほぼ空気物を

得意とする加工屋さんなので、丸リングは沢山のサイズ持っているので

足りない部分の金型のみの製作です。ですので試作屋さんが書いた図面

の一部しか弊社に来ません。複雑な物は試作屋さんが手作りで作った

試作品が図面と一緒に来るのですが、それも来ません。依頼先との電話

打合せで『図面を診れば解るよね、品物は何々だから』、こちらも『了解』と答えて

終わりです。加工手順も長年の経験から直ぐにわかります。明日もこの金型

の続きをし、製作完了後に宅急便で発送と成ります。品物の完成品を見る事は

有りません。運良ければ店頭で観うける事は有りますが。



底の長方形リングの曲げ加工の画像です。半々に曲げて、短部側で寸法に



合わせて切断調整後にロウ付けでリングにします。３㎜厚の４０幅の素材を



１０Ｒで曲げます。大型曲げ機で力が有ります。ですが経験が無ければ



思うように寸法が出ません。





他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/



修理し性能は新品同様に

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、昨日の夕方から今朝にかけて小さい金型の修理を２個いたしました。

カードを密封するオレフィンの金型です。置型（手持ち型）式で部材をセットしたら

押治具の下へ移動させて踏み込みます。

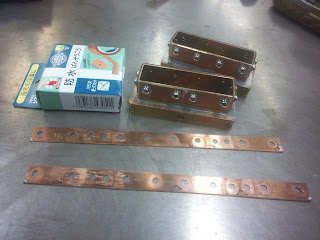

同じ物です。共に巻刃がスパークして取替処理です。絆創膏の箱と比べると大きさが判り

ます。長年にわたりこの方法で加工してきたので、新しい金型を依頼されてもやっぱり

この方式です。取り外した巻刃をそっくりそのまま新しい素材に写して、本体に取付け

刃高さを切削加工し、刃研をすれば、性能は新品同様です。どうしてもスパークは付き物

数年に一度くらいは、この作業の繰り返しです。ベースさえしっかりしておけば、半田付が

劣化し壊れるまで使えます。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

オレフィン通帳ケース３面と予備型の修復

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は思ったより晴れ間がのぞいて蒸し暑い一日でした。

今日は作業も順調に進み、途切れ途切れの作業に成ってしまった。オレフィン通帳ケース

の金型も無事に完了できました。アルミサイズはお得意様の指定です。

上の画像が今回製作の自動３面型です。そして下の画像が数年前に作って頂いた

３面＋１ケ予備の＃１です。取付け穴、型の高さも７ケすべてが同じです。

戻してもらいましたこの１ケ、状態は酷くて骨１か所の半田付が破損。最大の修復の

難関は歪みでした。背筋付近から少しくの字に曲がりから所々が波打ってしまっていました

何とか水平レベルを崩さず修復しました。巻刃もスパーク・凹み酷く取替え処理しました。

すべてが終わった事をお得意様に連絡を入れました。

前回の記録を残してあるので、数年たって増し型のご依頼を頂いても速やかに対応できます。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

仕事の区分

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は昨日以上に猛烈な暑さでした。こんな日に夕立が有れば

と思います。作業は土曜日の続きでしたが、見積りやその他の問合せ多く

作業の中断多々でした。そろそろ確定の仕事も決定して、この先少し忙しく

成りそうです。これ介護用品の金型ですが、いろいろ複雑な部分や金物が

入る部分やボール芯が入るやで空気物と雑貨物の複合のようです。

現場仕事は２名で行っています。作業の担当は決まっているわけでは有りま

せん。自然とお預かりしている暗黙の記憶データ、図面のデータの関係も有り

高周波金型の窓口と超音波治具の窓口が自然にお得意様により区分

と成っています。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

頭の リフレッシュ

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は風も弱く熱い一日になりました。今日の休日は本音で頭の

リフレッシュに行ってきました。午前４時半に起床して海浜公園の釣り施設へ行きました。

午前６時前について午後１２時４５分頃までの６時間と少し、子供と二人炎天下の中を

過ごしました。目的の魚種は釣れませんでしたが、楽しく過ごせました。

気持ちの整理もできて明日の作業再開も集中して進める事が出来そうです。

そろそろ予告を受けている仕事も発注になりそうなので、決定すれば忙しい毎日が

始まりそうです。超音波治具も電極も予定は入っているので、そちらの方もそこそこ

になりそうです。

日陰も無く、雲も少なく炎天下、人も多く自由に場所も動けず、前はフェンス

背は背丈ほどのコンクリートの壁です。

炎天下で暑くても、熱中症に注意しながら過ごせば、毎日のようにエヤコンの室内で

大汗で仕事をしているより、体調がよくなります。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

休日は朝から晩まで有効に使いたい・・・

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは今日は蒸し暑い一日でした。気温が低いのでエヤコンのドライが

働きません。温度設定を下げると今度は寒い。２０年も前の大型エヤコン

インバーターではないので微妙なコントロールが出来ません。

さて、今日はオレフィン通帳ケースの続きでした。午前中の１時間半ほど

どうしてもの私用で外出。午後より少し作業をして、その後は事務そして

納品書の発行で、本日は終了しました。午後９時に成って季節の物の発注を

して仕事完了です。明日は休日です。一日のんびり休養したい気持ちも

有りますが、休日が少ないので、朝から晩まで有効に使いたいです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

両方の金型で、この予備を活かせる様

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日も蒸し熱い一日でした。午前中は何とかエヤコン無しで

作業をしましたが、午後からは耐え切れずスイッチOnにしました。

金曜日で平日なのに、ほぼ電話は無く、ファックスも無しでした。作業は

オレフィン通帳ケースの増産により、平成２３年に作って頂いた物と同じ物を

依頼されました。こんな時に役立つのは、作った時の図面です。以前の投稿で

書き入れたと思いますが、ほぼ図面は保存ＢＯＸに個別に日付を記入の上

３０年・・分重ねてあるので、金型の日付刻印を見て検索すればＯＫです。

この金型は自動３面ですが、図面に予備型１ヶと記載有りです。早々に、

お得意様へ電話を入れお貸しくださいとお願いを入れました。何故か？

３面２台に成るので両方の金型で、この予備を活かせる様に高さを合せます。

お得意様も直ぐに理解して頂き、速やかに届けて頂けました。

この予備型。実際には予備型は現在生産中の３面に組み込まれていました。

戻って来たのは＃１でした。しかも、相当ガタガタです。ファックスにて状況を

説明しました。早々に、これも修理依頼と成りました。＃１相当酷いので

頭をヒネって修理手順を考えなければ。絶対に高さは変えられずです。

＝予備が予備て無くなります。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

七夕 日本の年中行事は大切に

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は猛烈な暑さでした。東京でも３７度と天気予報で観ました。

午後９時頃より外は涼しくなり、ゆっくり寝られそうです。

朝の予定はほぼ完了しましたが、少し残ってしまいました。２件の発送分は

朝の内に済ませました。ややこしい上下型も順調に進みましたが、午後４時

頃から、学校から帰宅した子供が、七夕をするから工場花壇に生えている

笹竹を切ってとせがまれ、やもなく中断・・・日本の年中行事は大切に

したいです。友達と２人一生懸命飾りつけしていました。

上下型は最終の仕上げのみを残し終業にしました。中途半端の仕上げで

止めると一定に仕上がらない気がするからです。明日に時間を見て集中して

仕上げます。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

昨夜は急用で

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

おはようございます。昨夜は急用（介護）ができ、午後９時半頃から午前１時まで外出する

事に成ってしまいました。やれやれです。昨日はややこしい金型の製作を一日中しました。

まだ完成に至らずで、今日も取り組みます。別件で２つ出荷しなくてはならぬ物もあるの

で時間をみてそちらを先にと思っていますが・・・・・、さて予定通り事が運ぶかです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

昨夜は急用で

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

おはようございます。昨夜は急用（介護）ができ、午後９時半頃から午前１時まで外出する

事に成ってしまいました。やれやれです。昨日はややこしい金型の製作を一日中しました。

まだ完成に至らずで、今日も取り組みます。別件で２つ出荷しなくてはならぬ物もあるの

で時間をみてそちらを先にと思っていますが・・・・・、さて予定通り事が運ぶかです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

玉ブチ付け完了で一連の型全完です。

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は一転して涼しい一日でした。夕方は風が冷たく感じました。

午後に成り小雨がぱらつきましたが、直ぐに止んでしまいました。

今日の作業は昨日の続き、玉ブチ付けの完成を目標に作業を進めました。

 やっとベークライトをハメ込みました。やれやれです。形状がこれなので、スプ

リング式は諦めウレタンスポンジ式にしました。



押し板もこの形状です突起が５５㎜も有るため逃がすのが大変です。足踏み機



の上がる高さを加工屋さんに尋ね、計算をし確認の上ぎりぎりのサイズで作り



ました。中央の２個の穴に突起が首お出し逃がします。Φ４５の穴です。



もちろん、ドリル不可、エンドミル持ち合せ無し、フライス盤にボーリングを



付けバイト削りです。バンドソーも弧が小さいと回らず。



一連の金型はこれで全完です。ヤヤコシイ改造はやっと図面解決で明日から



すっきり作業に入ります。これも数日の作業です。



※ダム工事現場にての、水門検査作業中の写真が有るはずなのに見つ



からず？。沢山有るはずなのに・・時がたち過ぎたか。はや３５年もむかし。



他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

玉ブチ付進行中

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は暑い一日でした。にわか雨は午後４時半過ぎにゴロゴロと鳴り出し、

しばらくして大粒の雨が降って来ました。長い時間降るかと思いましたが、３０分程で

終わってしまいました。明日は午前中からパラパラ降ると予報は伝えていますが？

金型の製作は、ややこしい改造を進めようと挑みましたが、図面表記が出先の企業により個性が

強く有り（自社規格）、判りにくく理解に苦しむ事が多々ありです。今回はその上修正△1・△2が多

く、この金型を作った時でさえ、何とか理解に至り金型を製作した覚えがあります。JIS規格で製図

していただければ、簡単な事なのですが。と言うことで断念。一連の金型の最後の型。本生産まで

に有ればOKを先に片づける事に。

２個のリングをハメ込んで玉ブチ付の金型を作っています。この後スリ合わせをして行きます。

中にハメ込むベークライトも切り出してハメ込みスプリングで上下するようにします。

当然、アルミ板に組み込みます。栗形なので、難航しそうです。そこリングの形状と変形等出ない

よう注意しながらの製作です。最近は玉ブチ付きのポーチは少ないです。玉ブチ付を作のは

何年ぶりでしょうか。しばらくの間、オレフィン全盛の時ありで、オレフィンだとひっくり返し不可

中々立体物作らず、作ってもひっくり返し無し物ばかりです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

少ない休日も風の様に通り過ぎて行きます。

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は日曜日で会社はお休みのはずが、もう一名の作業が少し残り

出社して２時間ほど作業をしたと連絡が有りました。ＴＳの電極を長さ４種類で５０

セットを月曜日にお渡ししなければなりません。

本人はと言うと、昨日の夕方までに何とか月末締めの請求書を終わらせました。



 今日は子供サービスに成ってしまいました。家族と子供の友達の５人でのお出掛

け、１時間半ほどハゼ釣りをして、昼近くに成って４人は隣のスーパーへ行ってし

まいました。その留守中にぺったんこの魚が釣れました。一瞬ゴミと思いましたが

暴れるので、手元に寄せるとなんと眞子ガレイ１３センチです。この細い川で？

セイゴやクロダイ・キビレの稚魚、そしてボラなどたまに汽水域の魚は掛かる

事は有りますが、この川でカレイは初めてです。

本当は遠出をしたいのですが、諸事情によりしばらくの間出来ず。また、昨日までの

毎日のような、てんやわんやでは気力体力持たず。近場で暢気に糸を垂れる

兼家族サービスの両立の場所にです。

金型の製作は、明日からヤヤコシイ改造を考えねばならず、朝一番から図面と

にらめっこです。一連の金型も、もう一つ残っています。これも終わらせなければ

(本生産までどの位の時間を頂けるのか)７月中旬まで大体の予定は決定済み

です。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

修理の一日

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます。

こんばんは、今日は土曜日で半数以上のお得意さんは休みです。

予定の修理も終わり、無事に１社の荷物を北海道に送りました。中一日掛かる

ので月曜日の午前中に札幌着です。

修理の型は自動７Ｋアルミ板に取付けの４面型です。２ケのみ外され戻って来ました。

各１っヵ所ずつちょっとしたスパークなので、繋ぎ目からスパークの少し先まで外して

部分的に取り換えです。昨年に自分で作った物なので、心得たものです。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・

ﾎｰﾑ　http://www.yokoshima-kousyuuha-kanagata.com/

今度こそ一区切り

東京江戸川区の塩ビ・オレフィンシート高周波加工の金型屋です　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　空気物もバッチリ。超音波治具も沢山作ってます

こんばんは、今日は静かな一日でした。お引取りに来て頂いたお得意さんが

３名でした。電話も余り鳴りませんでした。今日の作業は昨日と同じ、Φ９０＋吊るし

フックが付いた２面足踏型の追加分を朝から作り、完了と共に加工屋さんへ地方

発送と成りました。明日は加工中にスパークをしてしまったので、修理を早めで

と依頼が有った２社の金型修理です。気持ち的には直ぐに修理をと思うのですが、

昨日までのてんやわんやでは、どうにもこうにもでした。１社は月曜日に、もう

一社は発送処理をして明日の作業は完了の予定です。続いて事務処理６月末締

の請求書の下準備です。まだ、パソコンのお引越し完了していませんが、販売

らくだプロは設定完了で使えるので先ずは一安心です。

他社製の金型でもこだわり無しに修理します。

高周波ウェルダー加工時に絶縁紙以外の敷物一切不要(ごく普通の事ですが)

金型精度を重視＝平面度・並行度は１㎜の100分の3

面付の自動型は自信有り、最大２５面以上の経験あり

硬質ＰＰ板の抜き&折筋品の組立てよう超音波治具も沢山作ってます。

〒132-0022　東京都江戸川区大杉５－５－１７

有限会社横島高周波金型工業

mail　hiwebmitosashikanagbgb@・・・・
