垂れ幕の折り返しを加工する金型一式を完成させました。

今日の朝の内は雷雨の可能性が大と予報は伝えていましたが、まったく降らず

でした。若干怪しい雲が有りましたが、次第に日差しが出てきました。

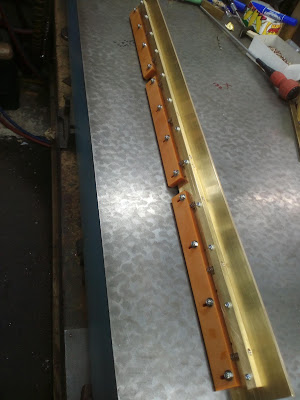

今日の作業は特殊な直線バーを完成させました。無事にバッチリ出来上がり

ました。しかし、長い長～い(⌒∇⌒)

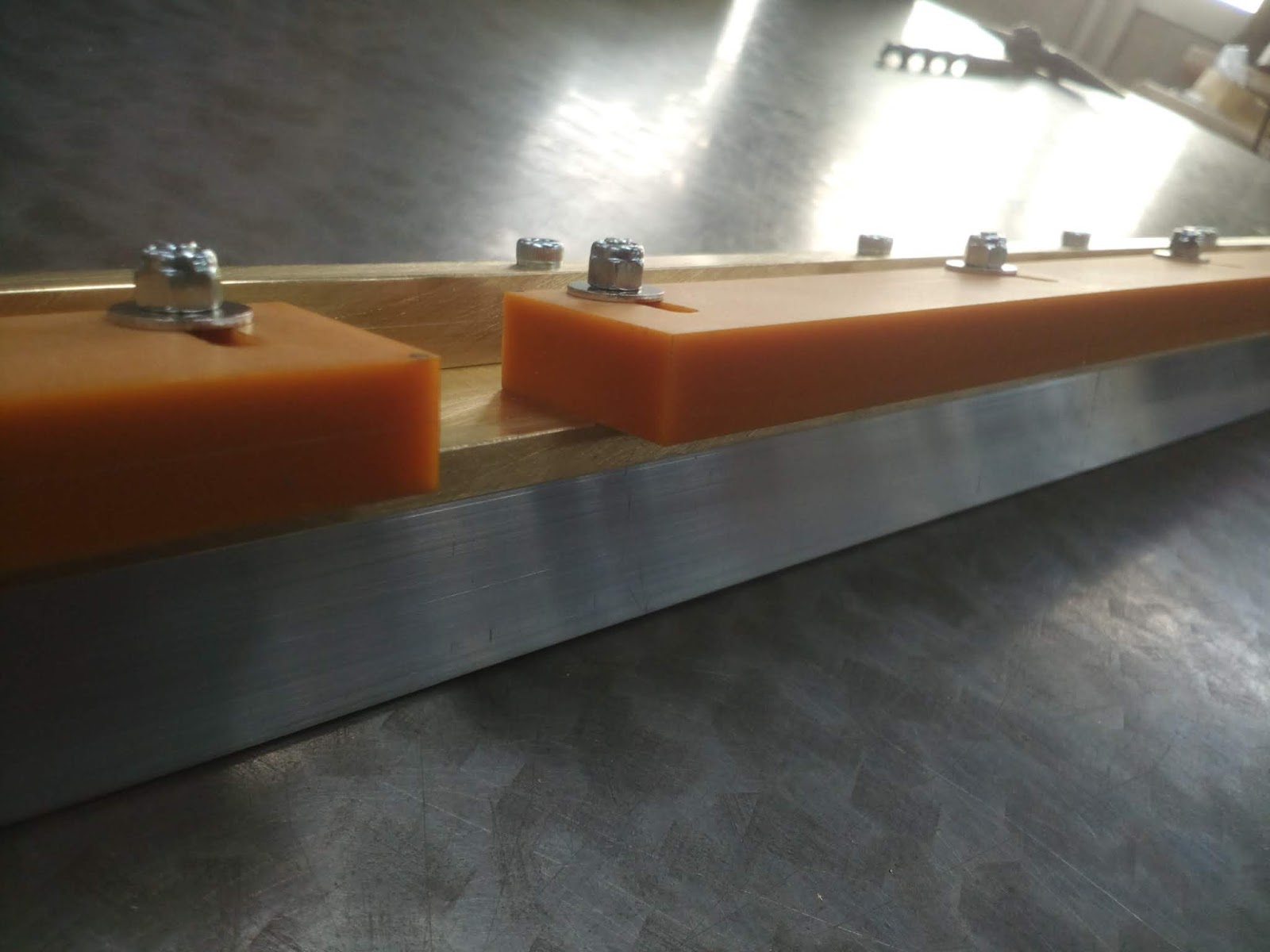

スプリング式の突き当てガイドを施して有ります。本来なら長く一本でか゛理想



ですが、ベークライト紙を樹脂で固めた物ですから、曲がりが酷く７７０㎜の



真っ直ぐな素材を入手するのは中々困難です。作業場の在庫でも１ｍの長さの



物で、中央付近で３ミリほど弓に成っています。今回は板から切り出して利用



しました。それでも裏表をバーチカルカッターで一削りしました。定規の上下



ストローク１１㎜です。 寸法ケガキ作業も新規購入の６００㎜ハイトゲージで



行ないましたので、楽々の寸法出しでした。



 こちらはガイド付きの下定盤です。ポッチの位置はリニアスケール(デジタル

カウンタ)で位置決めそしてセンタードリル～ドリル穴あけです。

正確にずれないように願いますの希望でした。

 突起もΦ９．３㎜にの希望でしたので丸棒１０㎜より削り出しです。突起４ヶ所です。



アルミ下板の位置出しをするのに今回は精密バイス４台を外しました。年に数え



られる回数しか降ろす事は無い現在の作業環境です。
